Echolot Bilder Thread

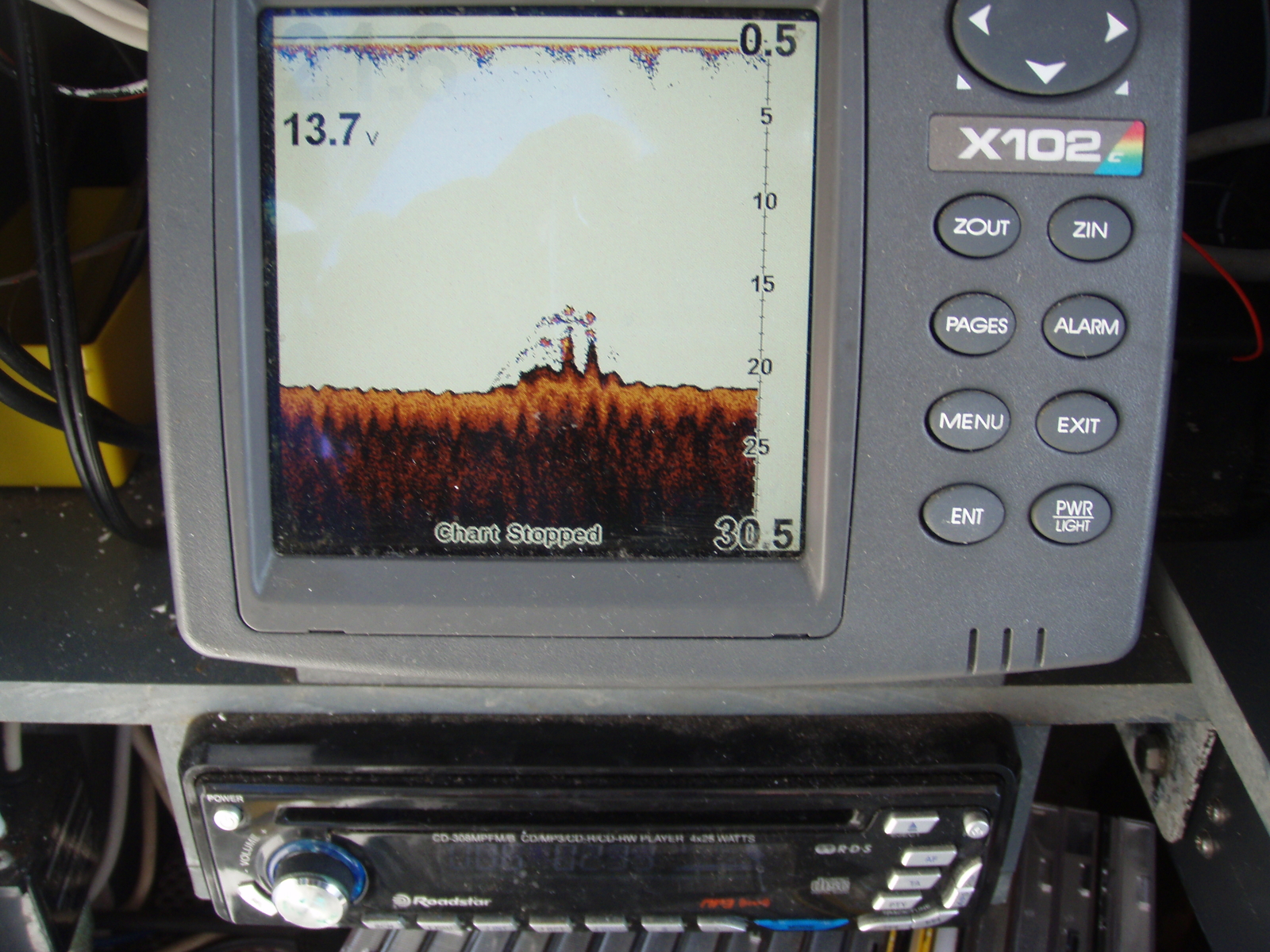

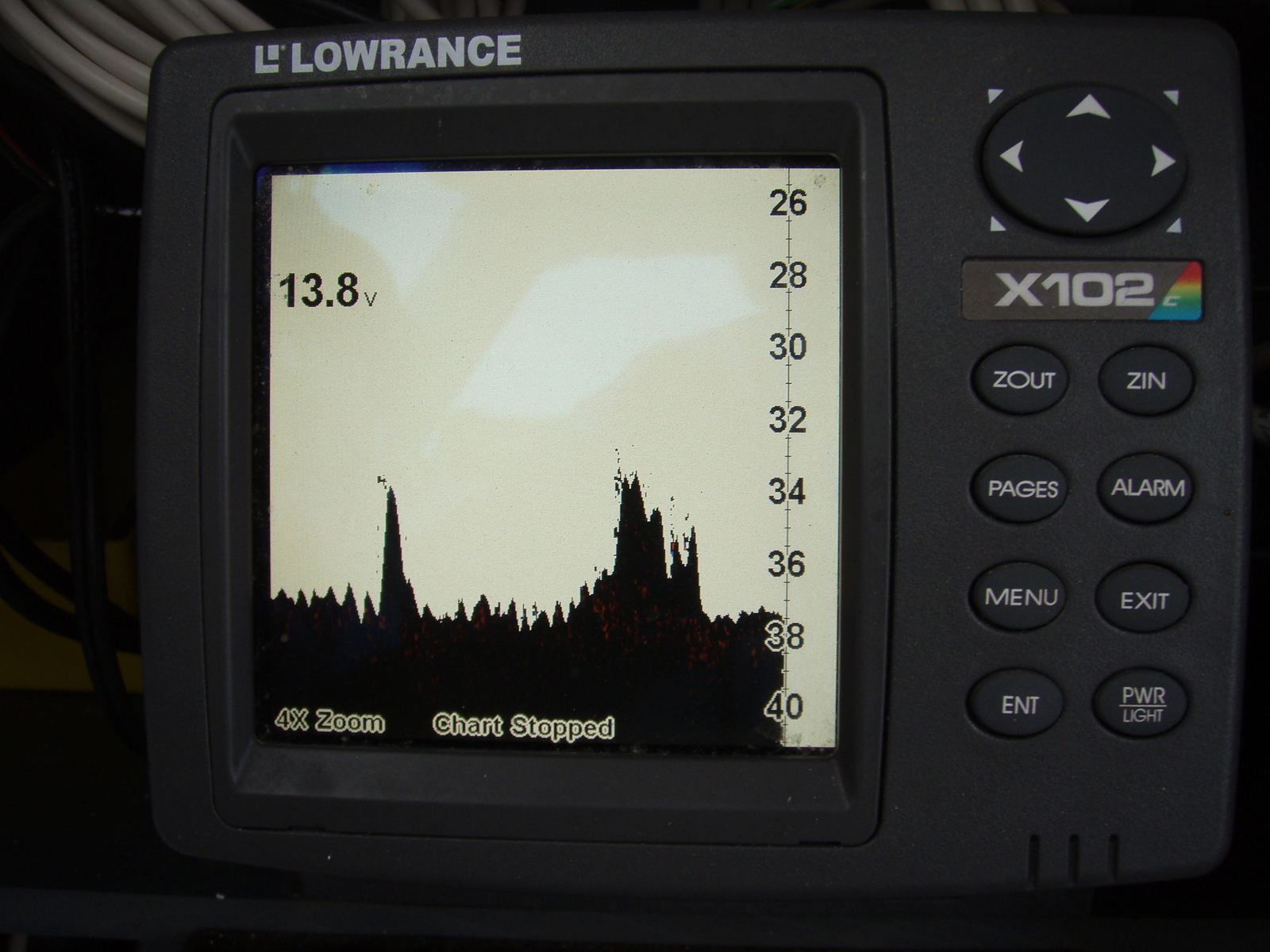

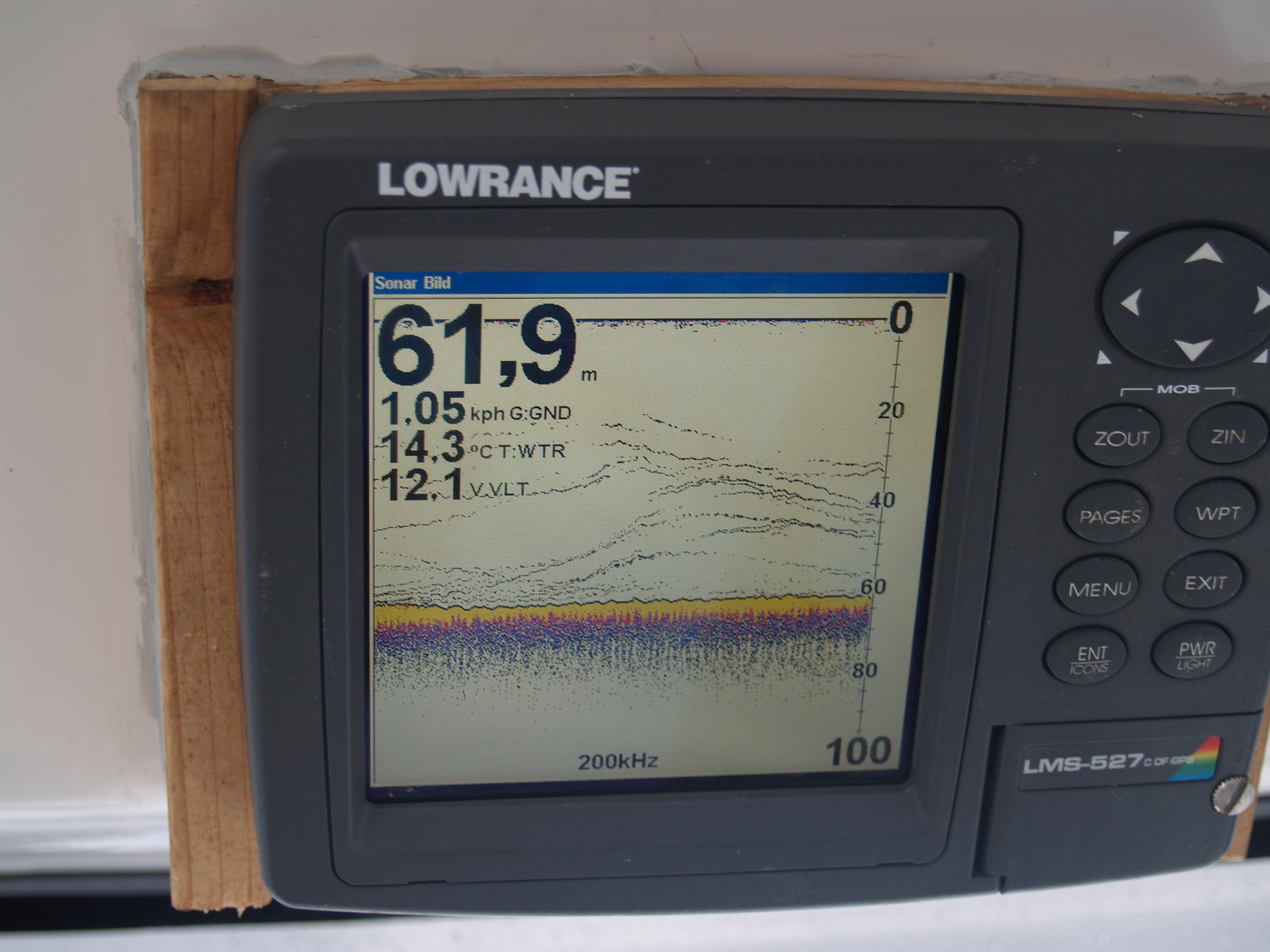

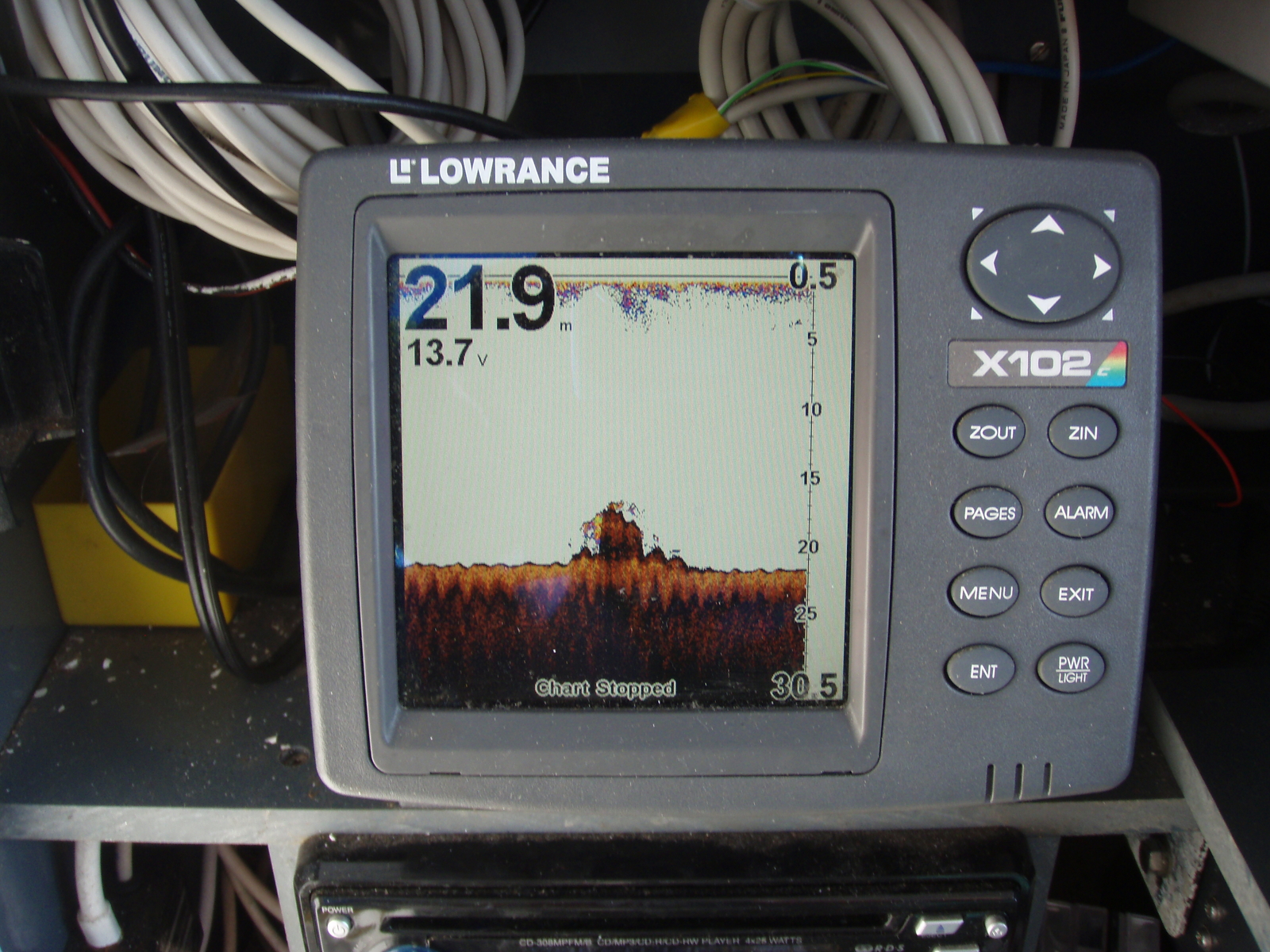

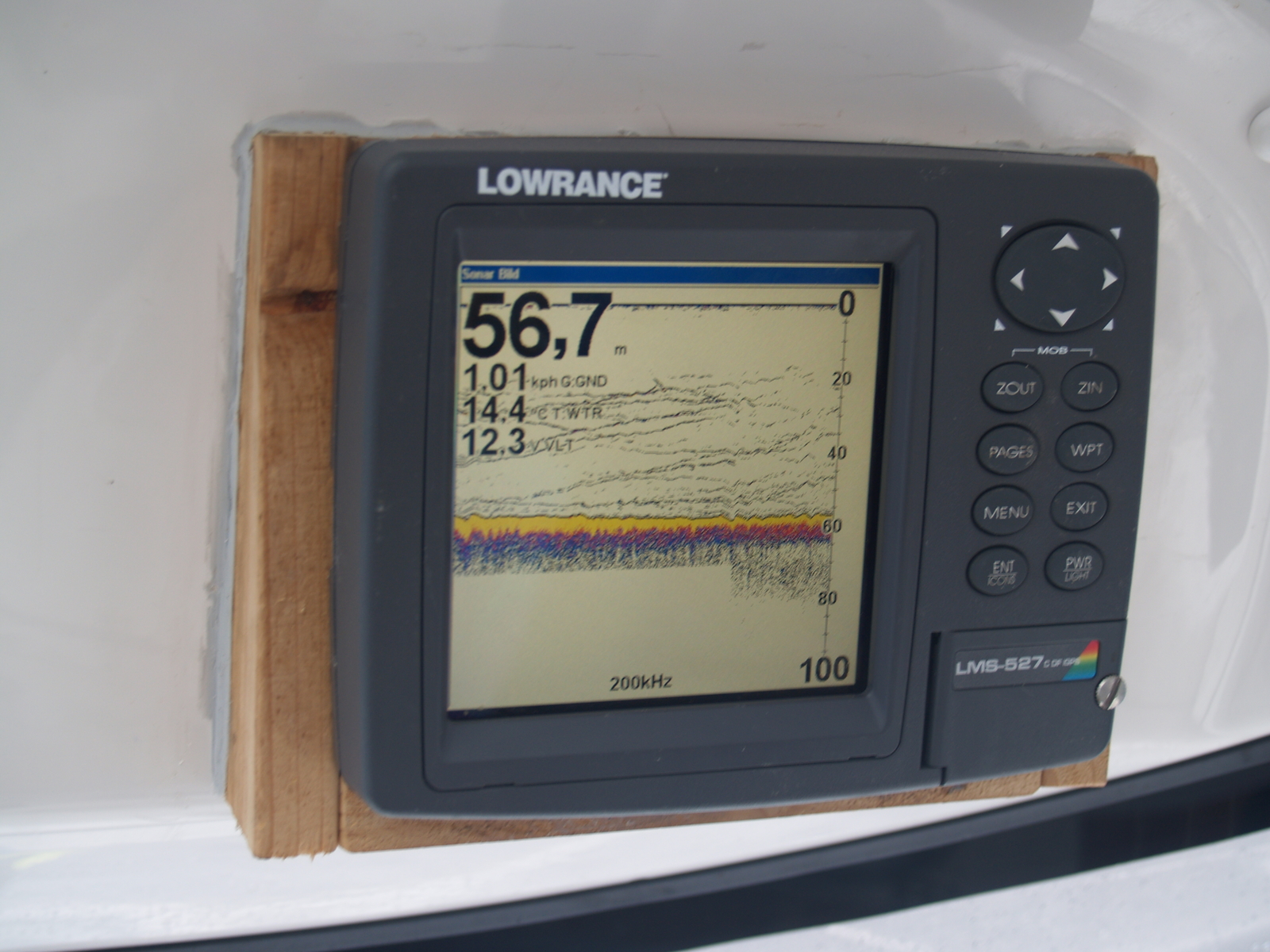

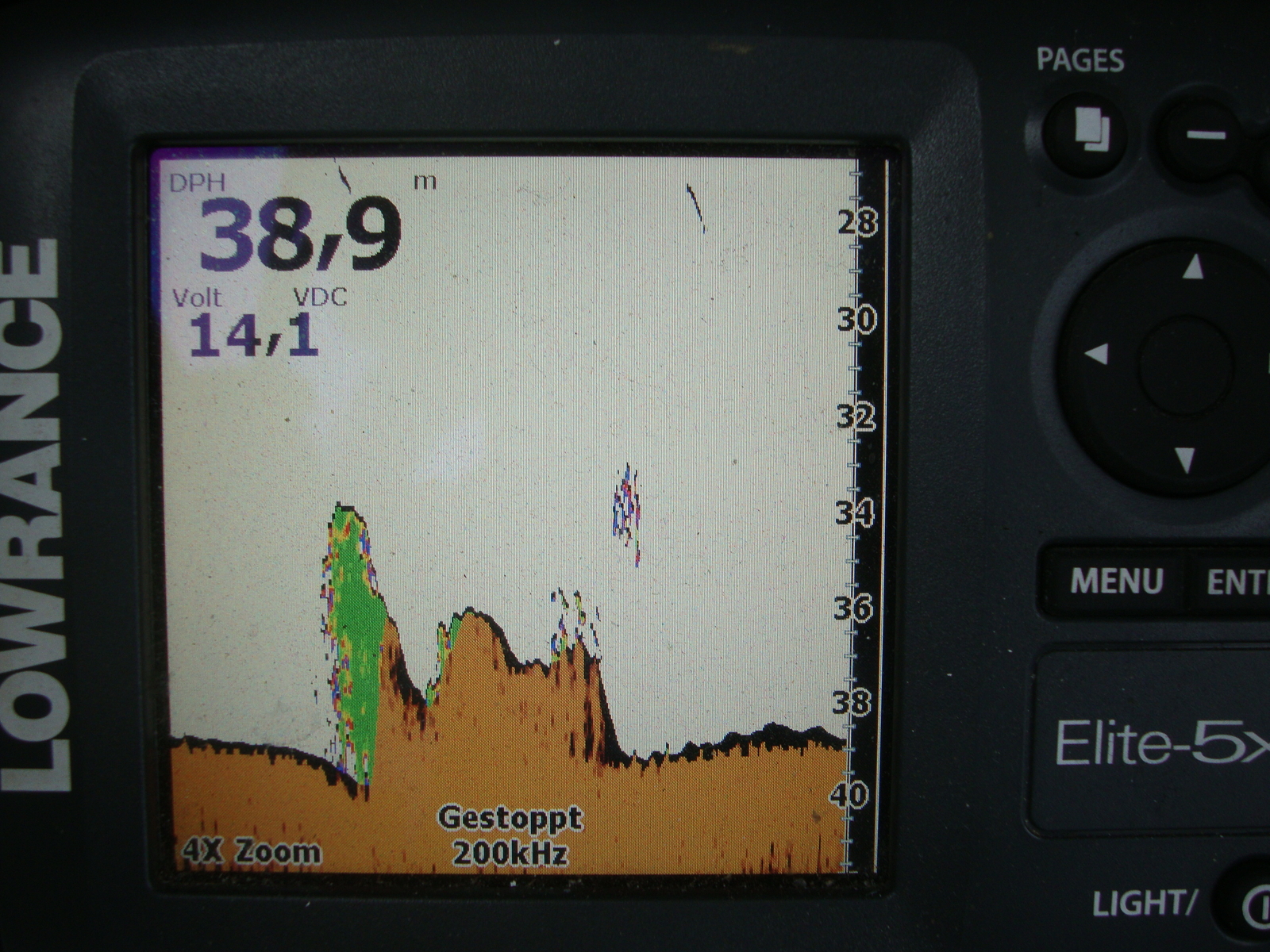

Angeregt durch ein anders Thema, dachte ich mir es wäre vielleicht mal ganz nett mit einem Thread, wo man mal eine Sammlung verschiedener Echolot-Bilder zusammen bekommt.
Ich persönlich finde es immer sehr lehrreich mir solche verschiedenen Bilder anzusehen und dadurch nach und nach besser im Umgang mit den Geräten und der Deutung der Darstellung zu werden. Vielleicht hat der eine oder andere ja Lust etwas dazu beizutragen.

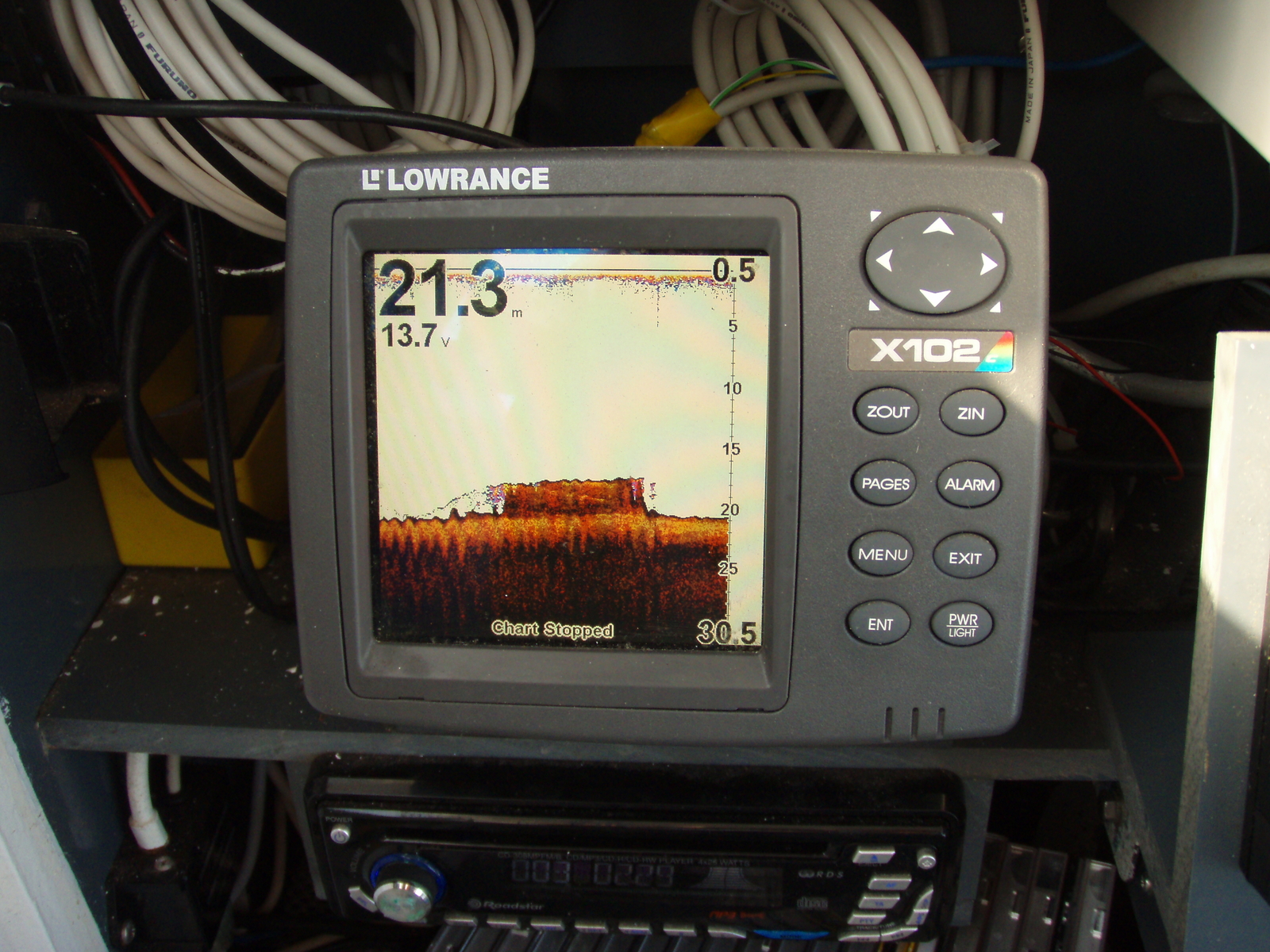

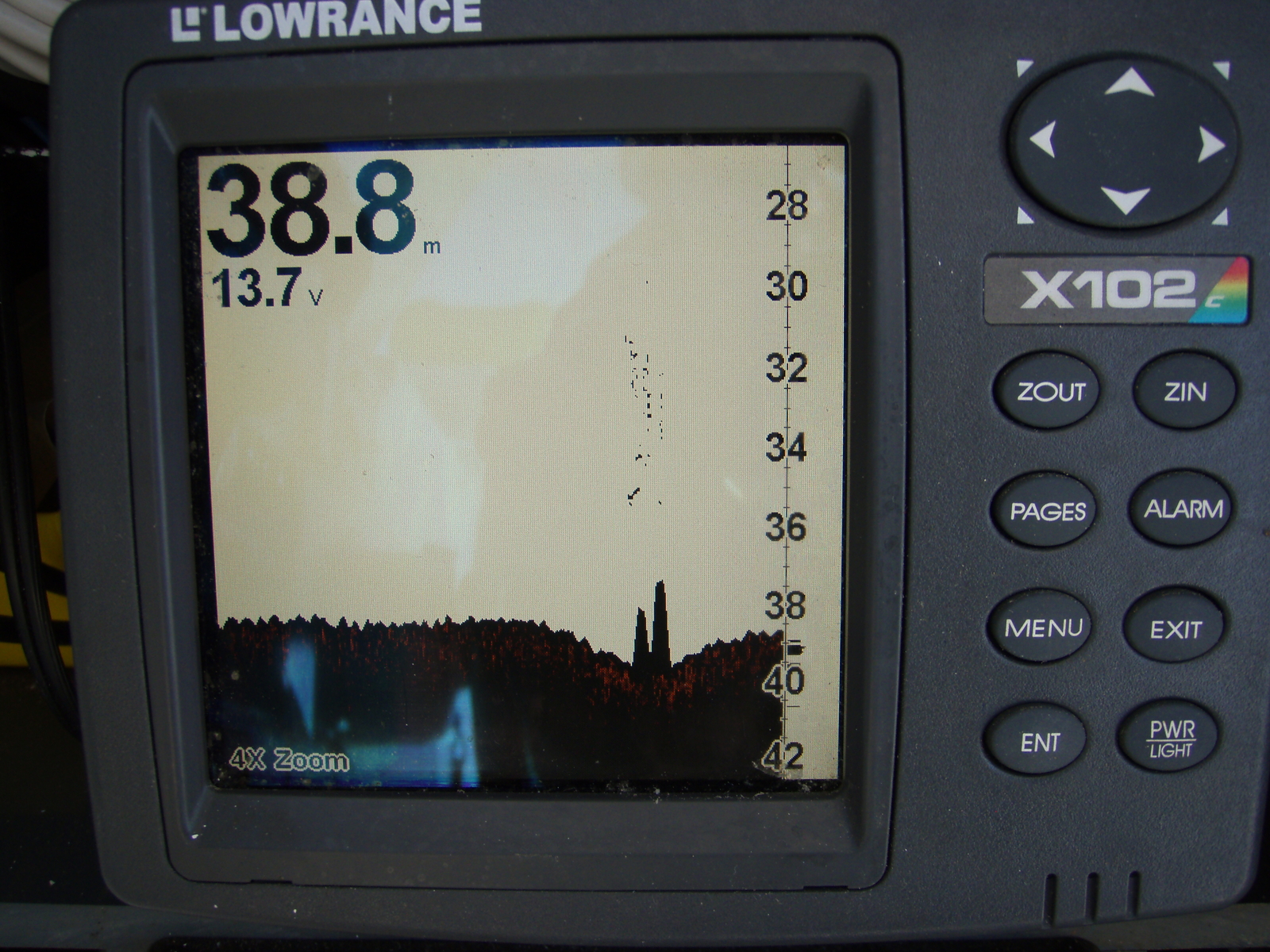

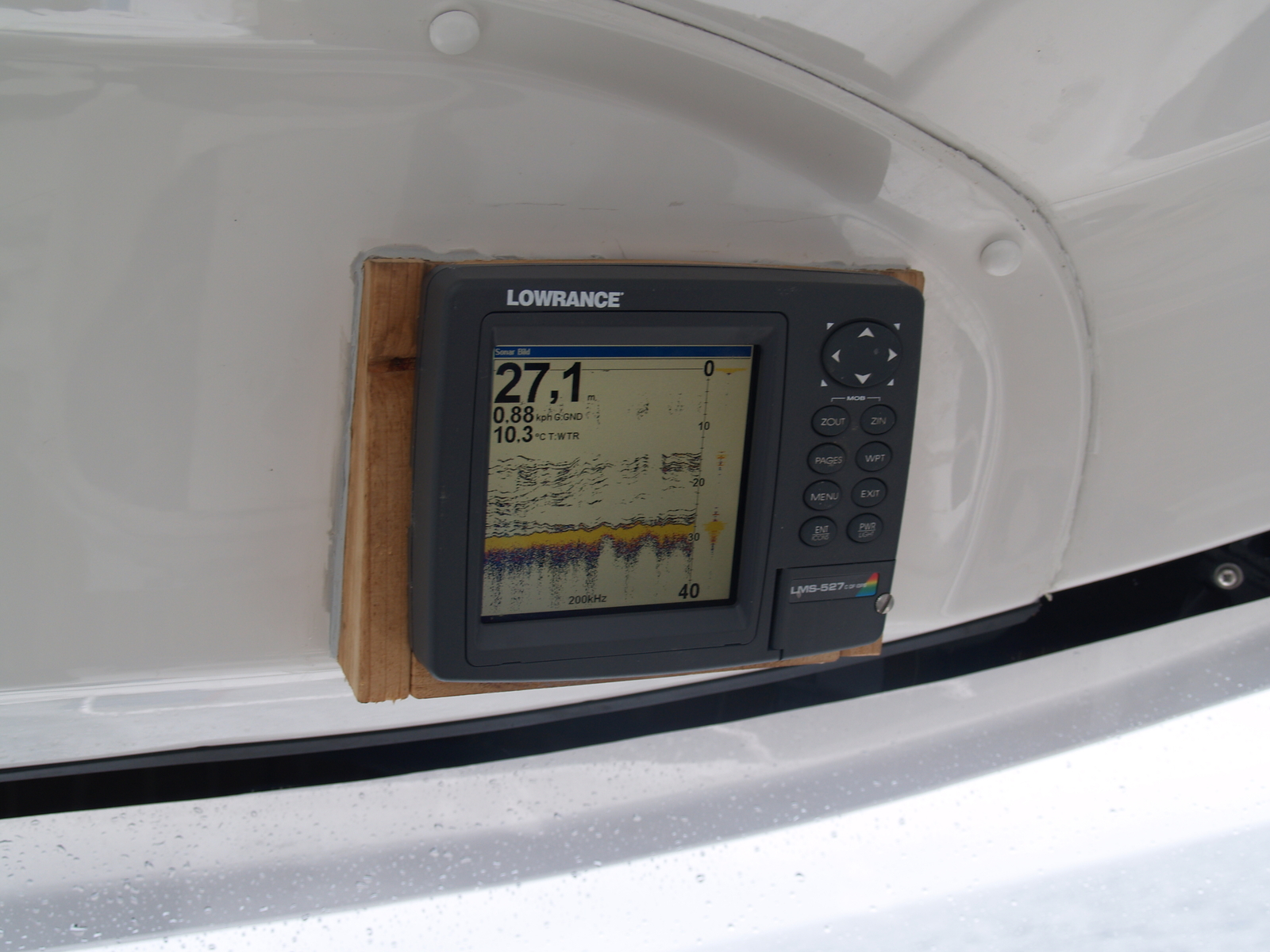

Ich fange mal mit zwei Bildern an:

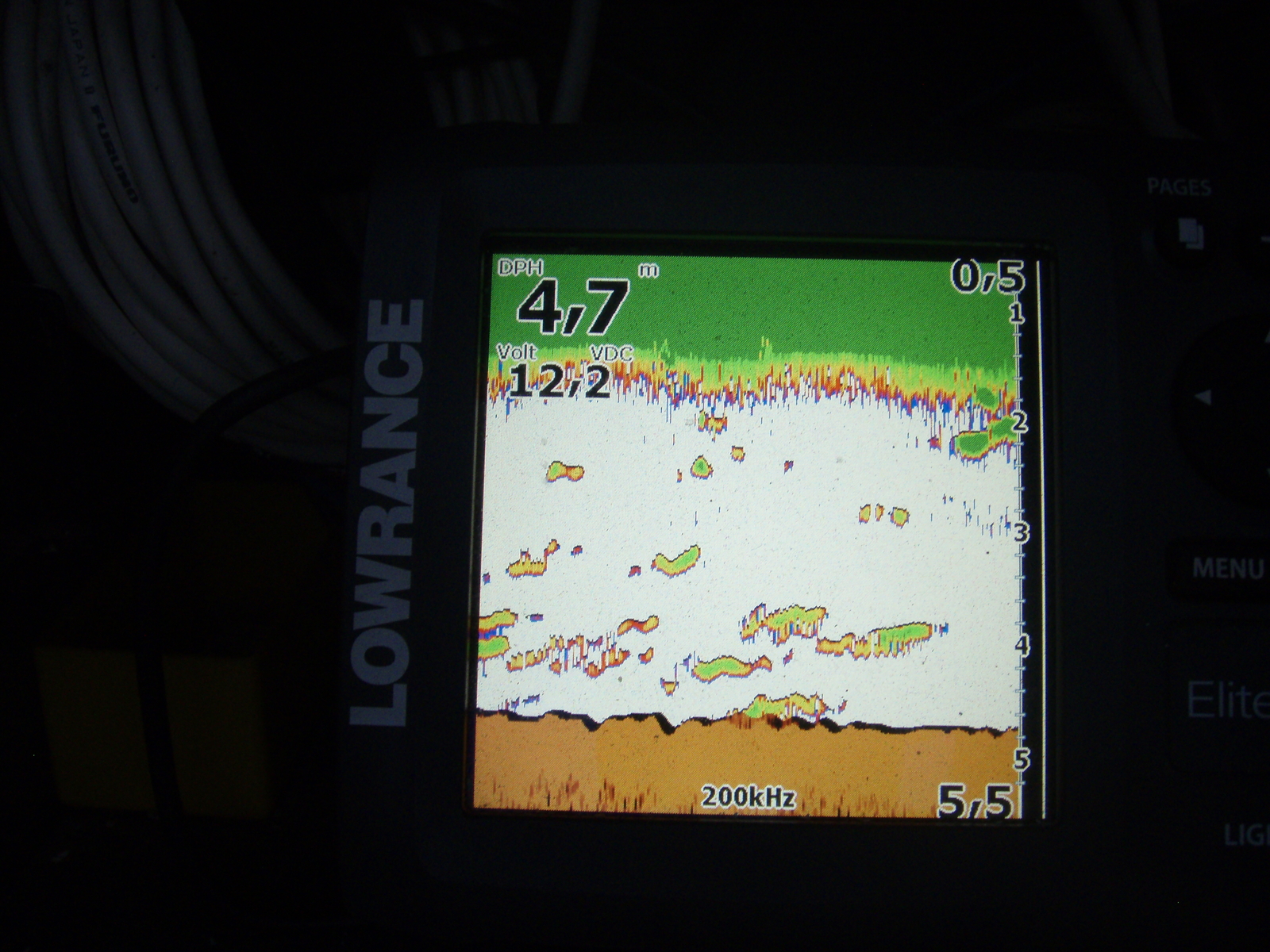

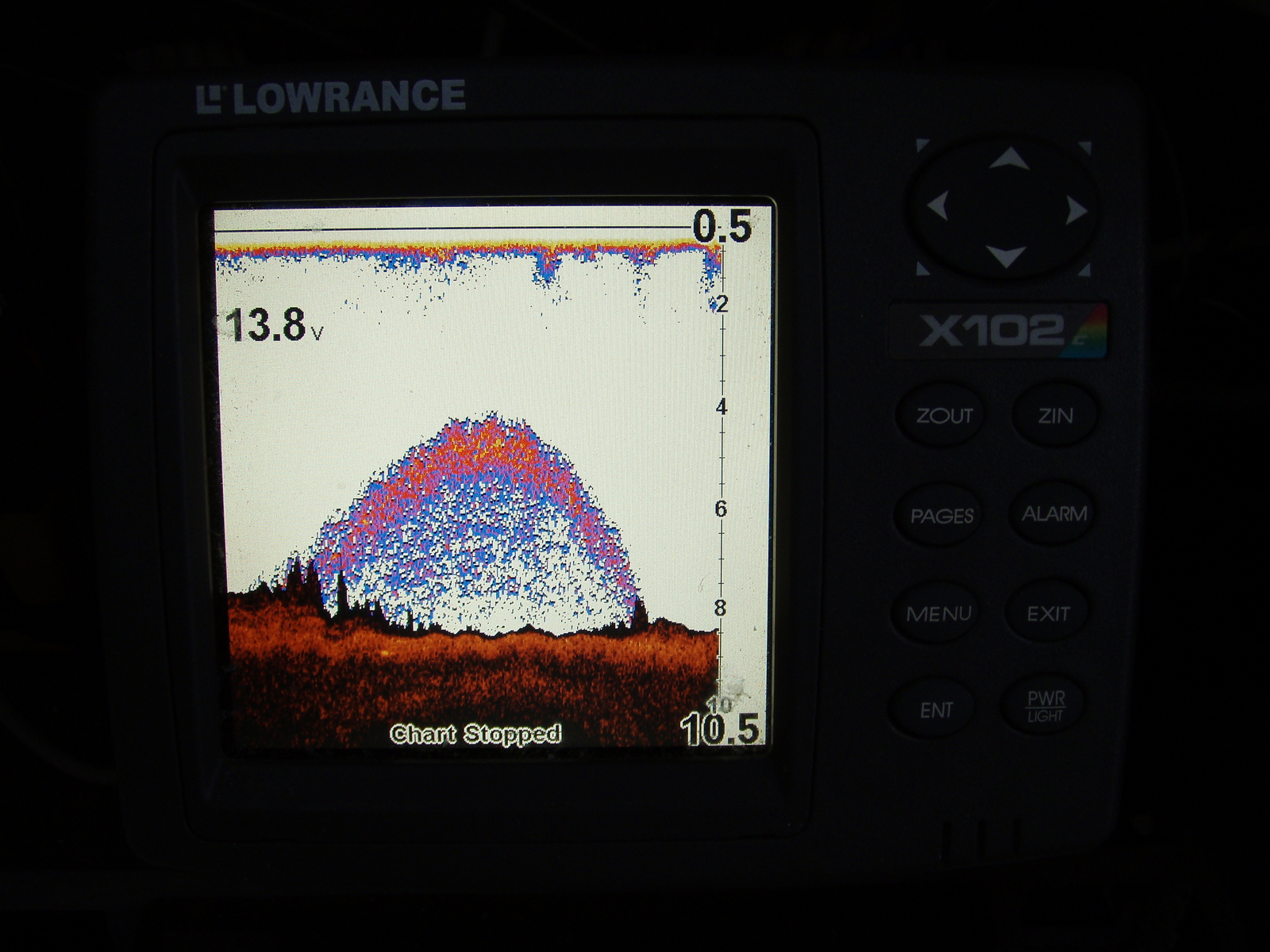

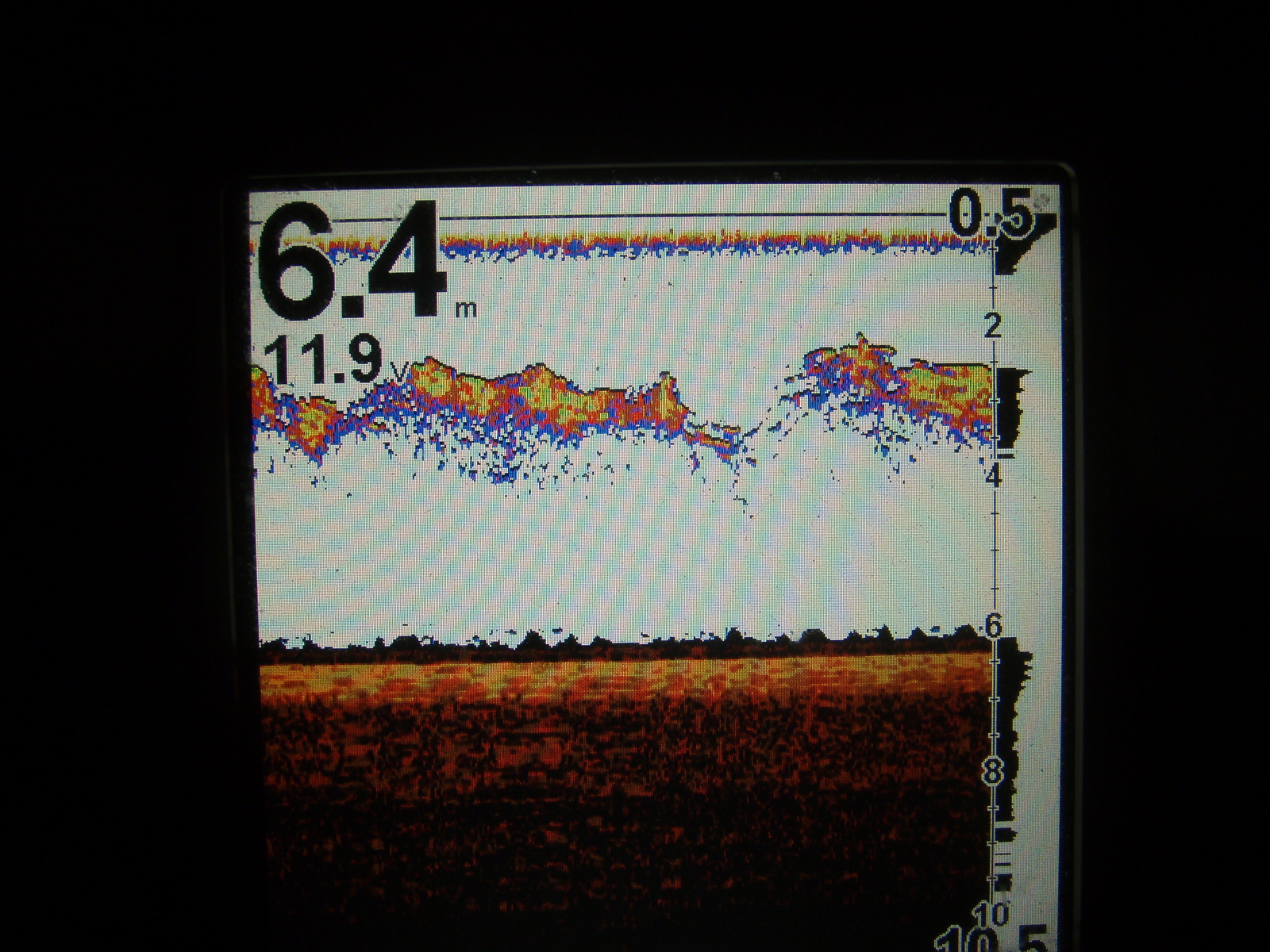

...die Fischsignale haben sich später als Schwarm kleiner Köhler rausgestellt. Hier über einem Plateau mit Sandboden.

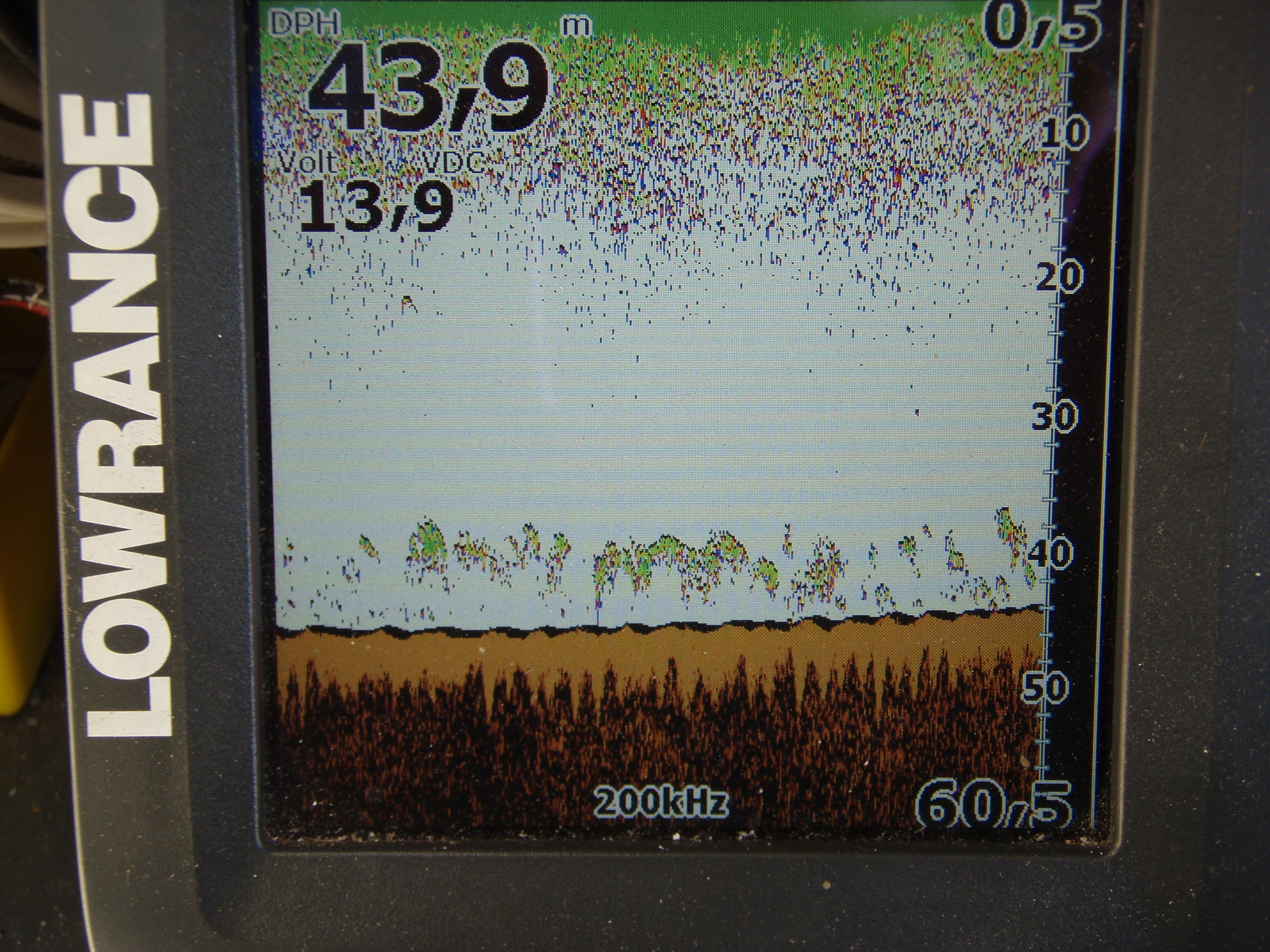

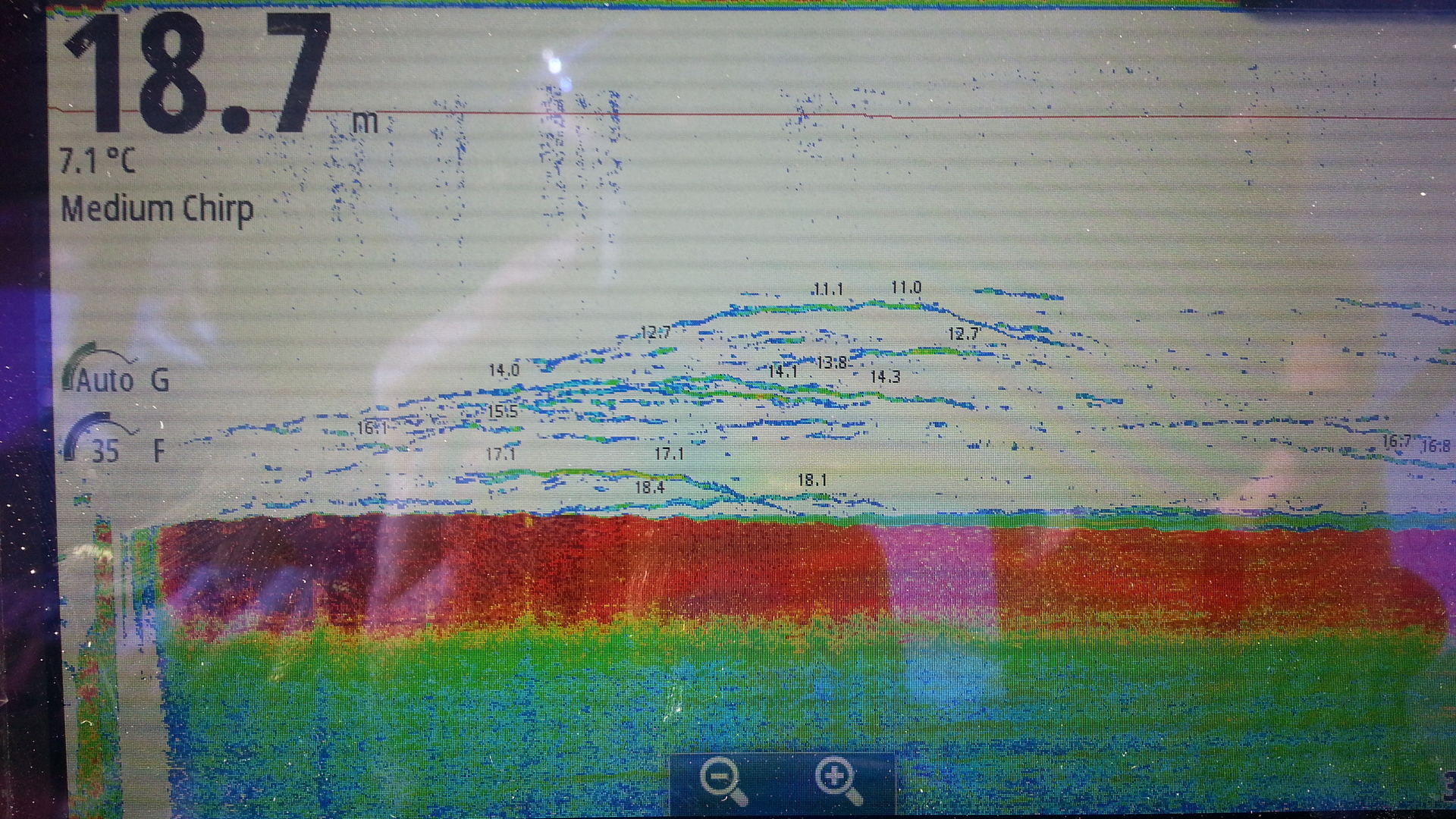

....raubende Pollacks unter einem Schwarm Kleinfische, relativ dicht unter der Wasseroberfläche. Der Platz war eine Kante, wo der weiche Untergrund langsam in Sandboden übergeht.

Viele Grüsse
smolt

Hei Reinhold,

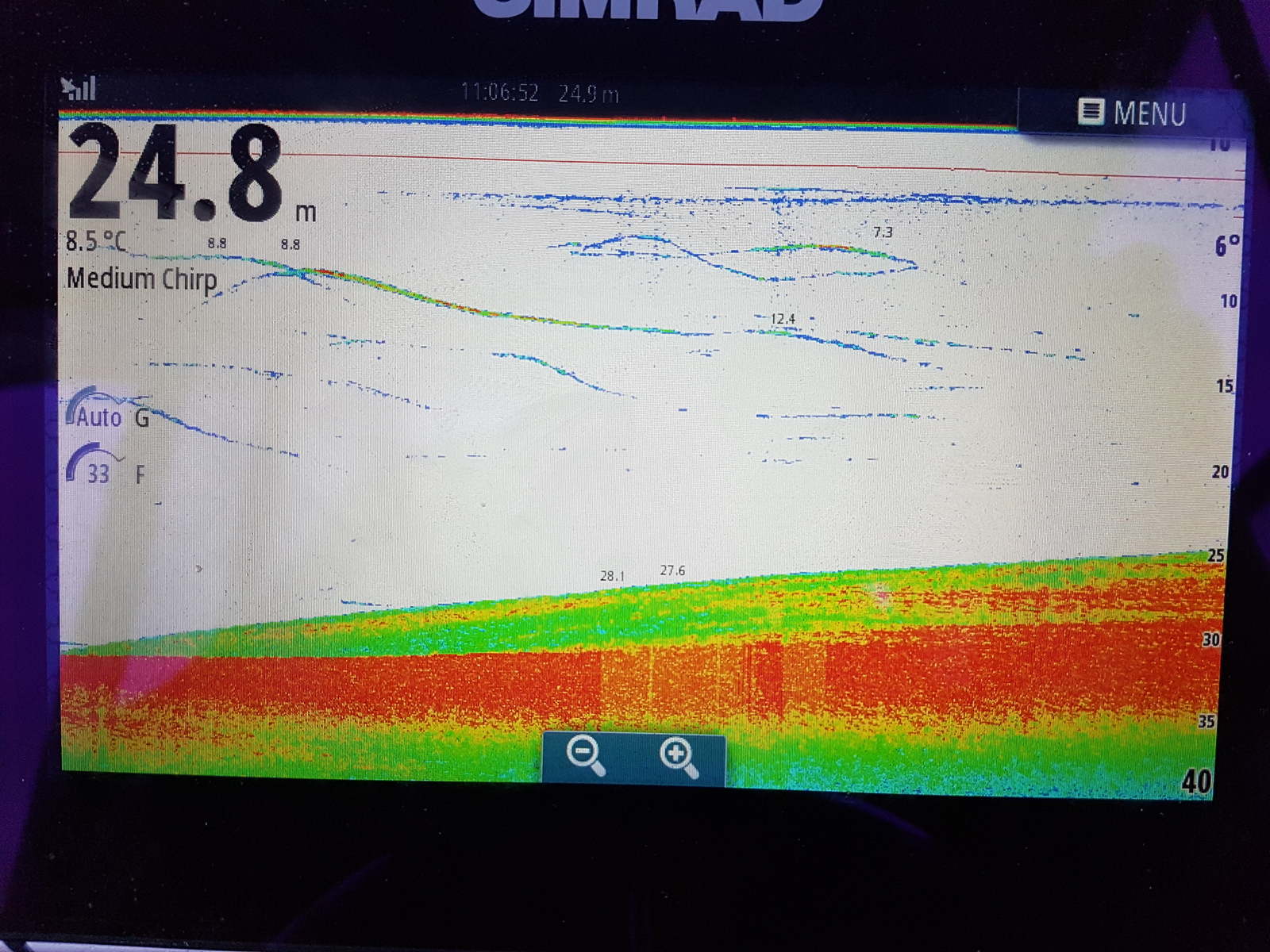

das Echolot ist ein Simrad NSS evo2 mit Airmar TM150 Geber.

Die Einstellung der Bodenstruktur und der Echowiedergabe ist: je dunkler, desto härter/stärker. Der grüne Boden ist also weicher Untergrund und das bräunliche/braune Sand. Dunkelbraun ist dann steiniger bzw. felsiger Untergrund.

Dass was man im Freiwasser an grösseren Symbolen erkennt sind weitestgehend Fische. Je nach Stärke des zurückkommenden Echos (meistens abhängig von der Grösse der Fische/Schwimmblase) erscheinen die Sicheln blau und gehen bis ins grüne oder braune, bei grösseren Fischen in der gleichen Tiefe.

Gruss
smolt
